离网太阳能系统熔丝发热和线缆过热怎么排查？
发布：2026-07-07｜更新：2026-07-07｜常见问题
离网太阳能系统熔丝发热、端子发烫或线缆过热，常见原因包括电流过大、线径不足、端子压接不良、熔断器规格不匹配和直流开关选型错误。
直接答案
应立即降低负载或停机检查，不要用更大规格熔断器硬顶。排查顺序是：测实际电流，核对线缆截面积和长度，检查端子压接、螺丝扭矩、熔断器座温升、直流开关额定电压电流和环境散热。发热通常说明某个连接点、电流路径或保护器件不匹配，必须按直流系统规范重新复核。
直流侧发热的常见原因
- 低压大电流
- 12V/24V/48V 系统在大功率下直流电流很高，线缆和端子压力大。
- 接触电阻
- 端子松动、压接不良或氧化会造成局部发热。
- 保护器件不匹配
- 熔断器、开关和断路器必须适用于直流电压和实际电流。
- 不能盲目加大熔丝
- 熔丝保护的是线缆和系统安全，加大规格可能掩盖风险。

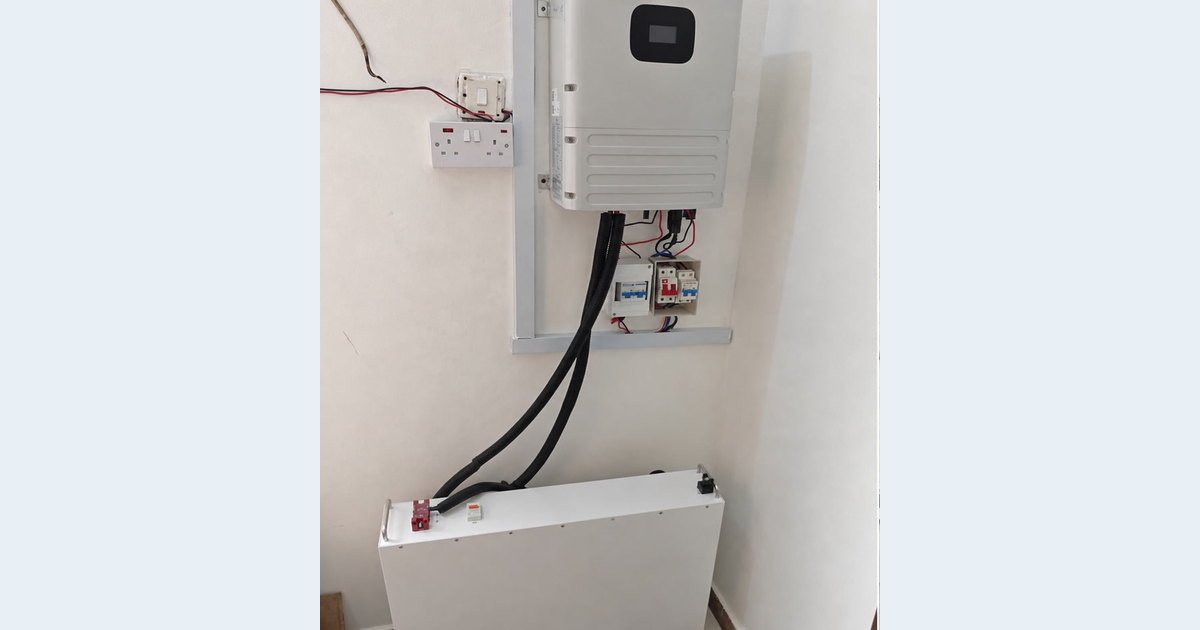

离网系统的直流侧往往是低电压大电流，特别是大功率逆变器接电池时，电流可能达到几十安甚至上百安。只要线缆偏细、连接点松动或保护器件不适配，就可能出现明显温升。
熔丝发热不是单纯的熔丝问题。熔断器座、端子、压接头、线缆、直流开关、母排和电池端子都可能是发热点。排查时应使用合适仪表测量电流和温度，并在停机断电后检查连接质量。
对于户外监控、通信、电动车充电、木屋和工商业离网系统，直流保护器件必须按电压、电流、环境温度和安装方式选择。交流断路器不能随意替代直流断路器。
发热排查步骤
- 先降载或停机：出现明显发热、异味或变色时，先降低负载或停机，避免继续扩大风险。
- 测实际电流：使用合适仪表测直流电流，与线缆、熔断器和开关额定值对比。
- 检查线径和长度：按电流、距离、压降和敷设方式复核线缆截面积。
- 检查连接点：查看端子压接、螺丝扭矩、氧化、松动和发热变色。
- 复核直流保护：确认熔断器、断路器、隔离开关和母排适用于对应直流电压和电流。
直流电流与压降估算
| 计算项目 | 初步公式 | 使用说明 |
|---|---|---|
| 逆变器直流电流 | 交流输出功率 ÷ 电池电压 ÷ 逆变效率 | 电池低电压时电流更高。 |
| 线缆压降 | 电流 × 线缆电阻 × 往返长度 | 压降过大会造成损耗和发热。 |
| 保护器件核对 | 工作电流 < 保护器件额定电流 < 线缆允许载流量 | 具体取值应按规范和厂家资料确认。 |
常见发热点与处理方向
| 应用场景 | 核算重点 | 电池方向 | 逆变器方向 |
|---|---|---|---|
| 熔断器座发热 | 接触电阻或规格不匹配 | 检查电池侧电流和短路保护 | 更换适配直流系统的熔断器座 |
| 线缆发热 | 线径不足或距离过长 | 提高系统电压或增大线径 | 减少压降并规范敷设 |
| 端子发热 | 压接不良、松动、氧化 | 重新压接并按扭矩紧固 | 检查端子规格和连接方式 |
估算边界与下单前复核
- 直流大电流系统有火灾和电击风险，严重发热应由专业人员处理。
- 不要用交流断路器替代直流断路器，除非厂家明确支持对应直流电压和分断能力。
- 不要用加大熔丝规格的方式解决频繁发热或熔断问题。
适合谁阅读
- 正在做户外监控、通讯基站、水文水利或农业物联网供电项目的客户。
- 需要比较胶体电池、铅酸电池、锂电池和离网系统配置的工程人员。
- 希望通过光伏储能降低拉线成本或提升备电能力的项目负责人。
常见问题
熔丝有点热正常吗？
轻微温升可能存在，但明显烫手、变色、异味或熔断器座发热都需要停机检查。
线缆越粗越好吗？
线缆要按电流、距离、压降、敷设方式和端子规格选择，过细危险，过粗也要考虑安装和端子匹配。
频繁烧熔丝可以换大一号吗？
不能直接换大。必须先查过载、短路、线径、保护规格和连接质量。
